Терморегуляторы для радиатора отопления

Терморегулятор – небольшой механизм, который позволяет установить комфортный температурный режим, снизить потребление тепло расхода, тем самым сокращая расходы на оплату энергоресурсов.  Прибор универсальный, так как взаимодействует со всеми видами отопительных батареи.

Для чего нужен терморегулятор

Правильно выбранные и в монтированные термостаты, помогают экономить не менее 30% на оплату энерго отопления и значительно упрощают контроль и регулировку показателей температуры в комнате. Монтаж терморегуляторов на батареи позволяет установить комфортную для себя температуру в любую погоду и сохранять ее долгое время.

Преимущества использования терморегулятора

Регуляторные механизмы компактны и удобны в эксплуатации. Идеально вписываются в любой комнатный декор. Термостатический регулятор в монтированный в батарею имеет свои особые плюсы:

• выставление различной температуры;
• маленький расход тепла, благодаря этому, появляется экономия финансов;
• не высокая стоимость устройства;
• терморегулятор на батареи сохраняет выбранную температуру долгое время;
• легкость крепления и простота в использовании.

Устройство и принцип действия

У терморегулятора довольно простой принцип действия. Горячая вода заходит в радиатор и рабочее вещество в термостате нагревается. При нагревании вещество расширяется и увеличивает объемы цилиндра, из – за этого придавливается поршень, который управляет конусом. Конус опускается и закрывает доступ поступлению горячей воды в радиатор. Температура падает, вещество охлаждается и уменьшается в объеме, конус поднимается, возвращаясь в исходное положение, тем самым снова открывая доступ потоку горячей воды.

В устройство регулятора входят:

• сильфон;
• термоголовка;
• вентиль;
• клапан;
• пружина возврата;
• датчик настройки температуры.

Конструкция терморегуляторов для радиаторов отопления

Конструкция приборов отличается в зависимости от отопительных систем. Так как существуют системы с одной трубой и с двумя. Но все модели, не смотря на конструкцию, оснащены термоголовкой и клапаном. Термоголовка съемная, поэтому на один клапан можно устанавливать регуляторы разных видов.

• термоклапан. В его функции входит поднятие или опускание запорной арматуры, это влияет на изменение объема теплопотока проходящего через радиатор
• съемная термоголовка. В ней располагается сильфон, наполненный жидким веществом или газообразным. Наличие вещества влияет на точность показателей.

Чтобы термостат функционировал без сбоев, его необходимо установить с учетом направления стрелки, нарисованной на нем. Она должна соответствовать течению внутри трубы.

Разновидности и выбор терморегуляторов

Терморегуляторы на батареи разнообразны и делятся на:

1. прямые;
2. угловые;
3. с гарнитурой подключения.

Горизонтальные и угловые устанавливают стандартным методом.

Термостаты с гарнитурой монтируются на систему отопления и одновременно подключаются к тепло трассе.

К системам, имеющим две трубы и циркулирующий насос применяют любой вид клапана.

К системе с одной трубой применяют только специальный температурный регулятор. Потому что, такие термостаты оказывают наименьшее сопротивление. Выбирать необходимо не только клапаны, но и головки, но важно знать, что головки с клапаном должны совпадать стыковочной резьбой. Также стоит учесть, что все вентили имеют одинаковую резьбу – М28-30.

Помимо обычных термоголовок бывают еще и электронные, с имеющимся дисплеем и пультом управления. Такие регуляторы программируемые, их можно настроить на сохранение оптимальной температуры на несколько дней. Если теплопроводник находится за ширмой или тканью, простые термостаты могут функционировать неправильно, так что лучше дополнить их выносным прибором учета.

Термоклапан строение назначение виды

Термоклапан для радиатора отопления – рабочий механизм, по строению схож с простым вентилем. Работает под воздействием термоголовки. По строению различается на угловой и прямой.

На двухпроходные и однопроходные разводки термоклапан применяют разный. Различия заключаются в гидравлических характеристиках.

Одним из ключевых элементов системы отопления является наличие байпасной перемычки. Узнать как примененяются байпасы в системах отопления частного дома и квартиры, ознакомиться с конструктивными особенностями исполнения байпасов и их применением в радиаторах, циркуляционных насосах, контурах теплого пола и котла можно в нашей статье «Варианты применения байпаса в системах отопления«.

Варианты исполнения

Все термостаты для радиаторов отопления функционируют по одинаковому принципу: внутренний клапан координирует поток воды исходя из параметров терморегулятора. Также в регуляторе располагается термоэлемент (сильфон) с рабочей средой, он реагирует на изменение показателей и является важным элементом в механизме. Имеет термоэлемент два вида:

• жидкостный термоэлемент. Жидкость чуть медленней реагирует на колебание показателей.
• Термоэлемент с газом. Газ практически сразу реагирует на любые изменения.

Устроен клапан из:

1. термической головки;
2. температурной шкалы;
3. сильфона с агентом;
4. разъемом для трубопровода;
5. гайкой;
6. кольцом фиксации;
7. золотником;
8. шток;
9. пружиной;
10. клапаном.

Из каких материалов

Устройство производится из разных материалов, но только из тех которые не подвергаются коррозии.

• хромированная бронза;
• латунь;
• нержавеющий сплав (нержавейка)

Латунные и бронзовые вентили имеют одинаковый срок эксплуатации, но только если сплав качественный. Вентили из нержавеющего сплава, лучше. Они имеют долгий срок службы, так как не подвергаются ржавчине и коррозии. Также на корпусе нарисована стрелка, которая показывает направление потока.

По способу исполнения

Есть несколько способов монтажа регуляторов, в батарею, поэтому термостаты производятся в двух видах:

• проходные;
• угловые.

Терморегулятор для отопления используют тот, который в точности подходит к вашей отопительной системе.

Термостатические головки

Существует несколько видов термоголовок на терморегуляторах отопления — ручные головки, автоматические, электронные. У каждого вида свои возможности, но одинаковая функциональность.

Ручные

Простой, недорогой механизм. Функционирует как простой кран. Чтобы начать регулировать температуру, надо, прокрутить вентиль, в нужную сторону, тем самым пропуская необходимый объем тепло потока.  Ручные термоголовки монтируются на радиаторе со стороны подачи или обратки теплового потока и используются как обычные краны.

Механические

Более дорогой вариант. Он сохраняет запрограммированные показатели в течении определенного времени. Внутри механической головки, располагается термоэлемент, который заполнен рабочей средой. При нагреве рабочая среда увеличивается. Термоэлемент(сильфон) упирается в шток и перегораживает подачу теплового потока. Таким образом тепловой поток меньше нагревает термостат и меньший тепло поток поступает в радиатор и он становится холодным, также как и рабочая среда. Цилиндр сокращается и шток возвращается на место, тепло поток в батарею начинает поступать быстрее, и он снова нагревается.

Газовый или жидкостный

Механизм, имеющий функцию сохранения заданных показателей. Но все зависит от рабочей среды сильфона. Если термоэлемент заполнен газом, то реакция на перемену показателей, появляется быстрее. Если в сильфоне жидкость, реакция появляется немного позже. Но существенных различий в показаниях нет. Поэтому многие терморегуляторы оборудованы термоголовками с жидкой рабочей средой.

С выносным датчиком

Дорогой механизм с большими габаритами, поэтому его не особо удобно использовать. Применять терморегулятор для радиатора отопления, рекомендуется с прибором учета на вынос. Выносной прибор совмещают с термоголовкой, которая прикреплена к капиллярной трубке. Располагаться датчик может в любом месте, где необходимо знать показания температуры.

Электронные

Электронный механизм для систем отопления крупных размеров, так как в нем имеются два места под элементы питания и под внутреннее содержимое прибора. В этой модели предусмотрен микропроцессор, который управляет движением штока. Также предусмотрены дополнительные функции: поддержание температуры, по часовое выставление градусов. Единственный недостаток – это, высокая стоимость.

Автоматические

Самый совершенный механизм. Стрелка термоголовки устанавливается с нужным режимом и не требует вмешательств человека. Термостат самостоятельно будет следить за температурой и производить необходимые действия. Он будет автоматически сокращать подачу тепло потока в теплые дни и тем самым экономить энергоресурсы.

Какой терморегулятор выбрать

Чтобы подобрать терморегулятор для батареи, необходимо определиться с показателями системы отопления:

• Размеры клапана.
• Двухконтурная или одноконтурная система. С двухконтурной системой нагрузка на термостат больше, поэтому нужен клапан RTD- N с высоким сопротивлением. Для одно контурных подходит клапан RTD-G.

А для себя заранее выбрать желаемый тип термостата:

• Механический или автоматический; Второй немного дороже, но имеет значимую дополнительную функциональность.
• Газообразное или жидкостное вещество; Выбрать лучше газообразный агент в сильфоне, так как газ быстрее реагирует на колебание показателей.
• Расположение температурного датчика. Встроенный, показывает более точные показания. Вынесенный, применяется если батарея находится около подоконника или за ширмой.

Как правильно установить

Монтаж терморегулятора на батарею производят как на первом, так и на втором контуре отопительных систем. Работать он может в любом положении. Установочное место регулятора определяют по высоте. При верхнем подключении, термостат крепят на высоте около 70 см.

При нижнем подключении, выбирают подходящий вариант. Всего их три.

1. механизм с нижней установкой;
2. регулятор с датчиком на вынос;
3. провести перенастройку термостатической головки.

Монтажный процесс происходит стандартным способом. На клапан с резьбой подбирают специальные фитинги или можно самостоятельно нарезать резьбу на трубе. Перекрывают краны и спускают воду. Далее монтируют устройство. Проверяют на протечки и выставляют температуру.

При разводке с одной трубой, обычно в квартирах, требуется наличие байпаса. Он располагается перед теплопроводником и стыкует две трубы друг с другом.

Правила установки

При монтаже терморегулятора рекомендуется придерживаться нескольких правил:

• механизм не должен располагаться под солнечными лучами;
• термостат необходимо протирать тряпочкой без применения моющих средств;
• регулятор не должен располагаться над подающим трубопроводом, из — за теплого воздуха, возможны не правильные показания температуры;
• терморегулятор должен устанавливаться только под прямым углом от трубы.

Набор для подключения терморегулятора

Для крепления терморегулятора на радиатор отопления понадобятся простые инструменты:

• терморегулятор;
• труба из полипропилена;
• тройник полипропиленовый с металлической стороной под крепления;
• гаечный ключ;
• подмотка или герметик.

Монтаж автоматических регуляторов отопления

В начале процесса монтажа автоматического терморегулятора, нужно проделать следующее:

• спустить систему;
• закрутить вентиль, тем самым заблокировать подачу воды;
• открыть батарейный клапан, а остальные краны закрыть.

Монтаж регулятора температуры происходит после того, как батареи останутся без воды. Откручивают адаптер. Клапан удерживают гаечным ключом и отвинчивают гайки. Убирают старый и монтируют новый адаптер. Прикручивают гайки и воротник, хорошо протирают резьбу. Затем резьбу обматывают в два — три слоя фум лентой, далее хорошо прикрепляют адаптер и гайки. Как монтаж адаптера завершен, приступают к замене воротника. Затем устанавливают термостат. Сначала его крепят на воротник, удерживая клапан ключом и контрогают гайку. Главное при креплении регулятора не испортить резьбу. Проверить все соединения, во избежание протечки. Далее, открыть клапан и заполнить теплоноситель водой. Установить нужные показатели.

Монтаж механических регуляторов отопления

Для монтажа терморегулятора, потребуется:

• отключить батарею от теплосети, слить воду;
• к нему прикрепить гайки и хвостовики от новых устройств.
• присоединить отопительные элементы.
• вставить радиатор и обвязать стояк.

Чтобы установка и настройка регулятора, получилась качественной, во избежание погрешностей, рекомендуется закрыть оконные и дверные проемы. Клапан открутить до конца и проверить температуру по градуснику. Как только температура набралась, прокрутить регулятор в обратную сторону и выставить его на минимальные значения. По градуснику проверять, когда показатели понизятся до определенного уровня.

Если правильно настроить, то срок работы регулятора составит примерно 25-30 лет.

Теплый пол тоже имеет возможность регулирования и поддержания заданной температуры с помощью электронного терморегулятора. Одним из современных способов отопления помещения является обогрев с помощью теплых электрических полов. Ознакомиться с технологиями монтажа и схемами подключения теплых полов, а так же узнать чем различаются разные виды теплых электрических полов можно в нашей статье «Как смонтировать и подключить электрический теплый пол«.

Настройка терморегулятора

Чтобы не было путаницы в показателях датчика, рекомендуется настроить терморегулятор. То есть, для начала создать оптимальную температуру. Затем можно настраивать:

• закрыть оконные и дверные проемы;
• положить градусник;
• прокрутить клапан, повернув в левую сторону до конца;
• дождаться, когда показатели упадут и температура станет не комфортной;
• медленно открыть клапан, пока не станет хорошо слышен шум в батареи;
• оставить клапан в этом положении.

Как перенастроить терморегулятор

Каждый терморегулятор проходит настройку параметров на производстве, но если он неправильно определяет показания, то можно перенастроить. Для этого применяют термометр. Перенастройку регулятора на батарею отопления, надо производить, при включенном отоплении. Градусник надо подвесить там, где будет производиться контроль температуры. Закрыть оконные и дверные проемы. Термостатическую головку открыть до конца. Градусы будут повышаться. Когда они перейдут выше необходимой нормы на 7-8 градусов, повернуть регулятор отопления в правую сторону до конца. Радиатор начнет охлаждаться. Как только градусы упадут до оптимальных значений, медленно начинать крутить терморегулятор вправо. Когда станет слышен шум в регуляторе, а адаптер начнет греться, надо остановить прокрутку. Запомнить показатель, установленный на рукоятке и ставить его постоянно, для достижения оптимальной температуры. Проводить перенастройку регулятора, можно много раз, изменяя показатели.

Обслуживание

После монтирования регуляторов температуры в батареи отопления, нужно провести регулирование вентилей на системах отопления. Для этого надо обеспечить нормальную температуру и давление в системах отопления. Далее изменяется нагрев в проводнике и проверяется функционирование регулирующей арматуры. Протестировать систему, рекомендуется в нескольких режимах. Самостоятельно отрегулировать отопление, можно только в щитовых домах. В многоквартирных домах такая схема не сработает. Работоспособность тепло проводника с терморегулятором можно проверить только при функционировании центрального теплоснабжения. А в частном доме полную регулировку системы проводят во время запуска отопительной системы. Этапы запуска:

• проверка термостатов и кранов;
• соответствие параметров с паспортными характеристиками.

Не стоит забывать, что на работу прибора влияют внешние факторы и погодные условия. Это тоже надо учитывать при регулировке термостата.

Лучшие модели производителей

Лучшие модели известных производителей термостатов на радиаторы отопления помогают правильно выбрать качественный прибор. По анализу продаж термоголовок составлен ряд следующих брендов:

• valtes, Италия;
• danfoss ra, Дания;
• techem hkr, Германия;
• zigbee yah y368.

Такие модели при правильной установке и эксплуатации бесперебойно служат много лет. Ограничивая расход энергоресурсов без вреда для комфорта.

Valtec угловой 1/2

Бренд заимел хорошую репутацию и пользуется большим спросом. Эта модель термостата представлена в виде углового клапана, который монтируется в систему с наивысшей температурой до 100 градусов и давлением около 10 бар.

Преимущества:

• простота монтажа;
• компактность;
• долгий срок службы;
• хорошее качество;
• низкая стоимость.

Минусы: при сильном повышении давления, есть вероятность затопления квартиры.

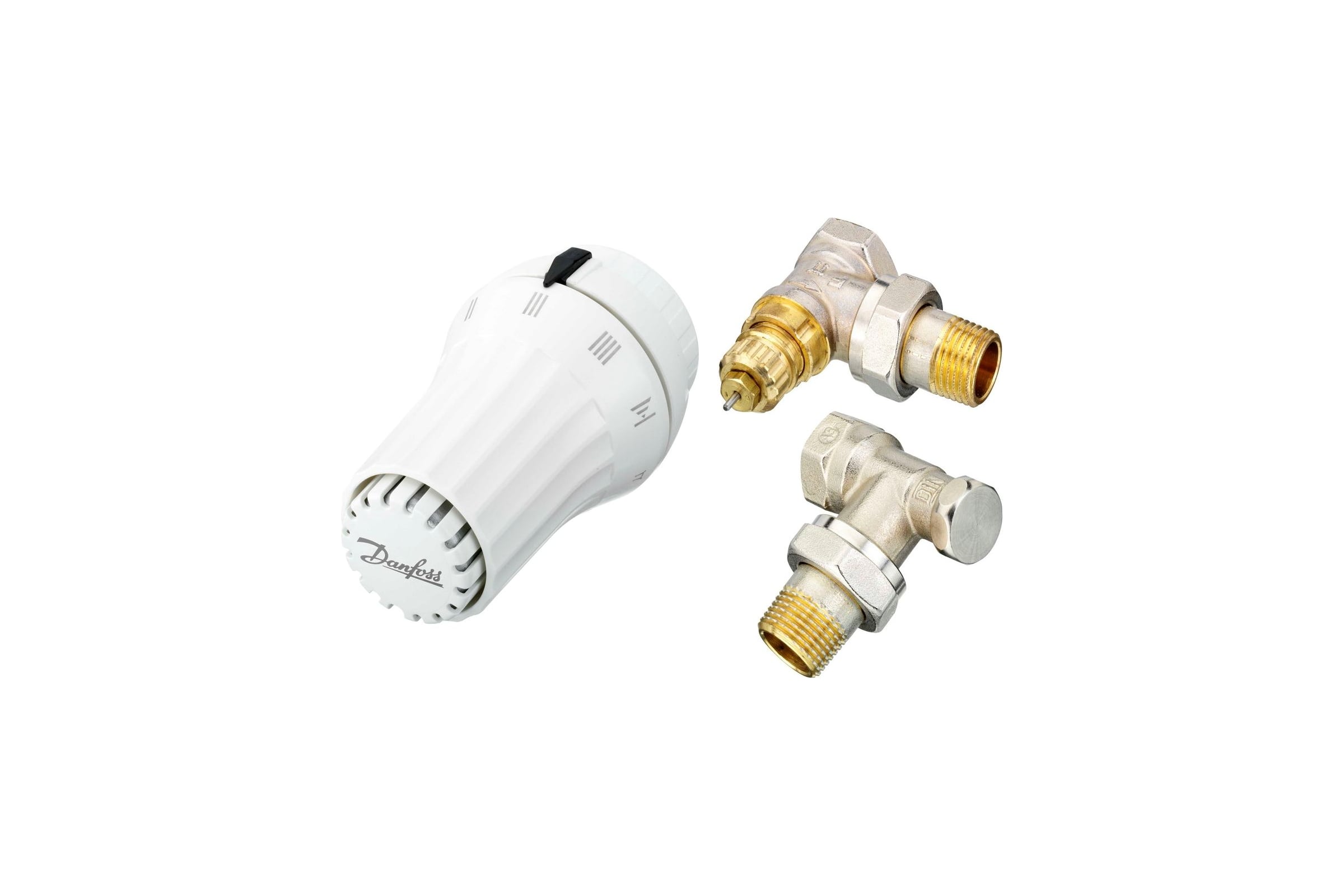

Danfoss ra 2994

Модель предназначена для одноконтурных систем. Имеется газовый наполнитель, который сочетается с клапаном RA — G. Термостат рассчитан на 26 мм диаметра и не больше. Технические характеристики модели соответствуют всем стандартам и госту.

Плюсы:

• простота крепления;
• точная регулировка температуры;
• средняя стоимость.

Недостатки: максимальная температура не выше 26 градусов.

Techem hkr

Универсальная механическая модель, имеющая информативный дисплей. Работает от элементов питания, в автономном режиме. Имеет дополнительную защиту от замерзания.

Плюсы:

• можно запрограммировать на несколько функций;
• легкость управления;
• возможность сохранения показателей.

Минусы: высокая стоимость.

Fibaro the heat controller для apple homekit

Умное устройство, работающее с применением блютуз технологий. Из — за современного управления можно с экономить до 50% за отопление. Встроенных элементов питания, хватает на несколько месяцев.

Плюсы:

• адаптация к любым условиям;
• совместимость со всеми отопительными системами;
• регулировка временных изменений;
• регулировка градусов;
• выключение отопления при открытых окнах;
• возможность управления голосом;
• защита от детей;
• автоматическая чистка;
• точность показателей.

Sibling powerswitch zk

Умный прибор с применением удаленного управления.

Плюсы:

• сохраняет установленную температуру;
• возможность добавлять устройство через шлюз;
• рабочие градусы до + 40.

Zigbee ya hy368

Умный беспроводной регулятор, работающий от элементов питания. Работает под управлением приложения «Я Смарт».

Плюсы:

• простота устройства;
• режим экономии энергоресурсов;
• имеется защита от детей;
• программирование различной температуры;
• возможность работы без интернета.

Минусы: пластиковое резьбовое соединение

Калькулятор расчета радиатора отопления для комнаты

Калькулятор помогает рассчитать потребность комнаты в использовании радиаторов с терморегулятором в зависимости от особенностей помещения. Для этого надо внести некоторые параметры:

• расположение помещения;
• размер – длина, ширина, высота(м), площадь;
• пол – теплый, холодный;
• потолок – теплый, холодный;
• наличие окон.

Исходя из полученного результата, можно делать выбор какой вид терморегулятора подойдет для вашего помещения.
