Как смонтировать и подключить электрический теплый пол

Теплый пол обеспечивает приятное и комфортное нахождение человека в помещении. Существует много разных технических решений электрического теплого пола, поэтому не стоит спешить с выбором. Необходимо детально ознакомиться с основными характеристиками, особенностями монтажа и эксплуатации, достоинствами и недостатками той или иной системы, чтобы теплый пол приносил комфорт и радовал Вас длительное время.

Содержимое

Виды электрических теплых полов

Многие люди задаются вопросом, что собой представляет теплый пол, как его выбрать, смонтировать, правильно подключить?  Прежде чем ответить на эти вопросы, необходимо подробнее узнать, что из себя представляет теплый пол, а так же какие виды существуют.

Электрических теплый пол — это специальная интеллектуальная система, которая состоит из следующих элементов:

  • нагревательные элементы;
  • термодатчик;
  • терморегулятор к теплому полу (блок управления);
  • расходные материалы (электрические провода, муфта, гофро труба, электрические автоматы (узо) и др.).

При выборе системы электрического пола не следует торопиться, поскольку такая инженерная система стоит достаточно дорого и она приобретается с расчетом на длительное использование. В настоящее время выделяют следующие виды электрического теплого пола:

  1. Кабельный;
  2. Инфракрасный;
  3. Стержневой.

Наиболее популярными компаниями – производителями таких систем теплых полов являются: Devi, Nexans, Shtoller, Profi Therm,Теплолюкс, ARak и некоторые другие. У каждой из схем подключения есть свои преимущества и определенные недостатки. Следует более детально ознакомиться с каждой из систем, чтобы сделать осознанный выбор, учитывая свои интересы.

Кабельные полы

При такой схеме подключения теплого пола в качестве нагревательного элемента используется специальный нагревательный кабель (двух- или одножильного), имеющий специальную изоляцию и экранирование. Нагревательный элемент раскладывается по всему периметру помещения и заливается бетонной стяжкой, после чего осуществялется монтаж напольного покрытия помещения.

Такие теплые полы устанавливаются в помещениях, где обычно потом не планируется ремонт пола очень длительное время.

Из основных достоинств кабельного теплого пола стоит отметить:

  • выгодная стоимость;
  • относительная простота монтажа;
  • долгий срок службы;
  • влагостойкость;
  • универсальность использования.

Из недостатков кабельного теплого пола можно выделить низкую ремонтопригодность и инерционность (долгое время нагревания/остывания).

Инфракрасные системы

Инфракрасный пол наиболее популярен при выборе системы нагрева, поскольку в его основе — пленочные нагреватели с ИК-элементами. Они очень быстро и точно нагревают пол в помещении. Само подключение теплого пола достаточно простое — монтируется пленка, подключаются датчики, терморегулятор и электрические провода.

Инфракрасные системы имеют ряд преимуществ, по отношению к другим видам теплых полов, из которых можно выделить:

  • простота монтажа (укладка под напольным покрытием);
  • малая инерционность;
  • высокая энергоэффективность;
  • хорошая ремонтопригодность;
  • долгий срок службы.

Инфракрасные системы имеют только один существенный недостаток — они не предназначены к применению в помещениях с повышенной влажностью. Так же стоит отметить, что они дороже кабельных систем, но за счет более высокой энергоэффективности, этот недостаток быстро окупается в процессе эксплуатации.

Стержневой теплый пол

Данный тип подогреваемого пола используется намного реже, чем другие его разновидности. В данном случае, в качестве нагревательного элемента, у этого типа электрического теплого пола, используются карбоново-углеродные трубки (стержни), которые располагаются параллельно друг другу по всему периметру помещения. Он стоит достаточно дорого, но и обладает рядом преимуществ, например:

  • очень высокий кпд;
  • малая инертность;
  • долговечность;
  • можно использовать в любых помещениях.

К недостаткам, которые имеет этот тип теплого электрического пола, обычно относят — высокую стоимость комплекта стержневого теплого пола и монтажа,обусловленную сложностью монтажа (усложненная схема электрической обвязки).

К выбору подходящего типа разновидности электрического пола для определенного помещения необходимо отнестись предельно ответственно. Кроме того, стоит заранее узнать о том, как подключить теплый пол к терморегулятору, чтобы с ним не возникало проблем в процессе эксплуатации.

Виды терморегулятора

Одним из важнейших элементов для любого типа электрического теплого пола является терморегулятор. Различают механические, цифровые, программируемые и комбинированные модели. Все они имеют разные технические параметры, стоимость и функциональные возможности.

Установка терморегулятора для теплого пола представляет собой достаточно сложный процесс, от которого зависит на сколько правильно в дальнейшем будет работать система. В начале должна быть изучена инструкция к терморегулятору, и если есть сложности или серьезные вопросы, то лучше такую работу стоит доверить профессиональному электрику. Необходимо будет понять, как подключить терморегулятор, чтобы он работал правильно и с ним через время не возникло неприятностей.

Стандартная схема подключения терморегулятора — всегда описана в инструкции, но сама настройка терморегулятора осуществляется индивидуально, учитывая личные предпочтения пользователей. Терморегулятор в системах теплого пола служит для обеспечения стабильной температуры нагрева помещений. С их помощью осуществляется включение/выключение системы и стабильность её работы. Специальный датчик температуры считывает текущие показания, и своевременно осуществляет подогрев пола.

Обычно установка терморегулятора осуществляется на окончательном этапе монтирования теплого пола в удобном месте. При этом схема терморегулятора подразумевает размещения этого высокотехнологичного прибора над небольшим уровнем от пола в удобном месте, где есть подвод электрического питания. Стоит отдельно рассмотреть разновидности терморегуляторов.

Механический

Механические модели пользуются высокой популярностью из-за надежности, простоты использования, высокого качества исполнения, невысокой стоимости и долгого срока службы. Для управления таким регулятором используется стандартный переключатель (круговой), с помощью которого выставляется нужная температура в ручном режиме. Недостатком такого прибора является то, что его необходимо включать/выключать в ручном режиме.

Цифровой

Цифровые модели обладают высокой точностью, простотой настройки и использования. Необходимо только выставить на табло (с сенсорным или кнопочным управлением) требуемую температуру и устройство будет работать абсолютно автономно, в автоматическом режиме поддерживая заданную температуру. При необходимости всегда можно запрограммировать автоматическое отключение прибора в нужное время. Стоят такие терморегуляторы существенно выше механических, но они позволяют осуществлять существенную экономию электрической энергии.

Программируемый

Оптимальным выбором для любых типов теплых электрических полов является применение программируемых аппаратов, которые хоть имеют высокую стоимость, но дают возможность существенно экономить электроэнергию, а так же максимально точно выставлять требуемый температурный режим в разное время суток. Все необходимые сведения о работе системы теплого пола отображаются на экране устройства. Установка требуемых режимов работы осуществляется при первой настройке прибора. При необходимости можно внести изменения в рабочую программу в любое удобное время.

Комбинированный

Такие модели являются самыми дорогими, и, по сути, представляют собой более сложную модификацию программируемых моделей. К примеру, они дают возможность отслеживать не только температуру пола, но и температуру в помещении. Кром того, они имеют возможность дистанционного управления, при помощи специального пульта или через интернет.

MCS 350 Терморегулятор для теплого пола

Технология монтажа кабельного теплого пола своими руками

Стандартное подключение электрического теплого пола осуществляется в несколько этапов, в зависимости от выбранной системы (кабельная, инфракрасная или стержневая). В каждом случае будет своя схема подключения теплого пола. В самом начале необходимо будет выбрать место, где будет стоять датчик теплого пола и терморегулятор теплого пола.

Определившись с местом расположения датчика и терморегулятора и установив их, можно будет приступить к монтированию нагревательного элемента по всему периметру помещения. В это же время необходимо будет проложить все необходимые электрические кабеля, чтобы получилась стандартная схема подключения электрического теплого пола. После этого можно будет через специальную муфту подключить нагревательный элемент с терморегулятором.

У обычного электрического теплого пола к терморегулятору подключение стандартное, и необходимо только подсоединить «фазу, землю, «ноль», температурный датчик, исходя из инструкции. На следующем этапе осуществляется подключение теплого пола к электричеству через автомат, чтобы исключить выход из строя системы при форс-мажорах (короткое замыкание, сбой и т.д.).

Установка терморегулятора для теплого пола должна осуществляться на стене, в месте без прямых солнечных лучей, используя специальный подрозетник, в котором можно будет скрыть приходящие кабеля (информационные, питания).

В случае если возникает вопрос, как установить терморегулятор для теплого пола от того или другого производителя, то стоит внимательно изучить инструкцию или просмотреть тематические видео ролики.

Обычное подключение инфракрасного теплого пола мало чем отличается от иных разновидностей (кабельная, стержневая), но отнимает намного меньше времени, поскольку нагревательный элемент не требуется заливать бетонной стяжкой.

Схема укладки

Стандартная схема укладки подразумевает равномерное распределение нагревательного элемента по всей площади помещения, учитывая такой параметры, как шаг укладки (в зависимости от мощности) и отступ от стен (не менее 5-10 см). При этом подключение терморегулятора осуществляется через специальную муфту, имеющую высокую защиту от негативного воздействия внешних факторов.

Расчет материалов

Стоимость теплого пола зависит от многих факторов, таких, как например — размеры помещения, выбранная система и ее комплектующие (терморегуляторы, датчики, электрический кабель и т.д.). Именно поэтому расчет материалов осуществляется в каждом случае в индивидуальном порядке. Лучше всего предварительно составить смету, в которой подробно описать все возможные варианты. При покупке требуемого оборудования всегда можно получить развернутую консультацию от эксперта, который также сможет рассчитать нужное количество расходных материалов, если ему указать размеры помещения и другие важные детали.

Расчет мощности и шага укладки

Для того, чтобы обеспечить эффективный обогрев пола необходимо осуществить предварительные расчеты такого важного параметра, как — шаг укладки, который существенно разниться для разных типов помещений из того, что в них разные уровни тепловых потерь. Под шагом укладки понимают расстояние между витками нагревательного элемента. Его рассчитывают оп такой формуле:

Шаг (см) = (100 * S) / L,

где S – площадь помещения, а L –длина секции кабельной.

В прямой зависимости от предназначения комнаты и применяемого покрытия для пола могут выбираться такие рабочие мощности теплого пола (1м2):

  • 120,0 Вт/м2 —ламинат;
  • 150,0 Вт/м2 — плитка;
  • 200,0 Вт/м2 —плитка в ванной;
  • 300,0 Вт/м2 — плитка на откртых площадках (снеготаяние).

Блок управления

Стандартное управление теплым полом осуществляется при помощи выбранной модели терморегулятора. Такой бок может быть накладным или встраиваемым. Большой и разнообразный выбор моделей таких блоков дает возможность быстро найти оптимальное решение.

Подготовка основания

Для того чтобы обеспечить равномерный обогрев помещений основу пола делают ровнойпри помощи выравнивающей стяжки и удаляют с неё весь мусор, после чего можно будет начать монтировать теплый пол. В ряде случаев может понадобиться монтаж черновой стяжки по всему периметру помещения, поэтому монтирования пола может затянуться на длительный период времени.

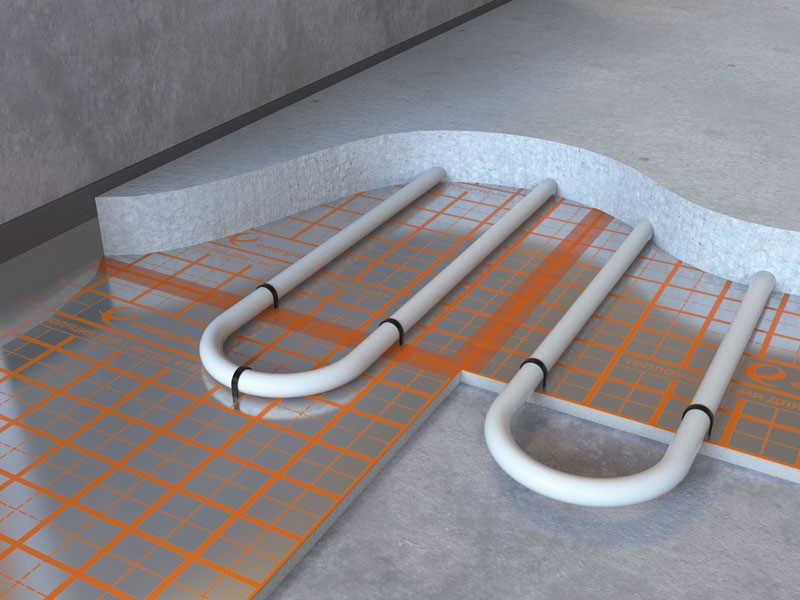

Теплоизоляция

Для того, чтобы уменьшить уровень тепловых потерь, на поверхность под нагревательным элементом монтируется специальная теплоизоляция. Обычно для таких целей используется подложка из пенополистирола или пенопропилена. Использование таких материалов позволят снизить общие теплопотери до 30%, поэтому специалисты настоятельно рекомендуют делать такую процедуру в обязательном порядке.

Укладка и крепление кабеля

Стандартную укладку кабеля необходимо начинать с места расположения соединительной муфты. Кабель может крепиться разными способами – при помощи двустороннего скотча, монтажной ленты или иным другим подобным способом. При креплении кабеля надо быть предельно аккуратным чтобы его не повредить.

Установка датчика температуры

Классическое подключение датчика подразумевает его размещение на 30 см выше, чем находиться напольное покрытие, чтобы получить точные значения температуры. При этом более точная температура будет получена, если будет осуществлена установка посередине между двумя нитками нагревательного элемента.

Подключение схемы

Выбрав терморегулятор, подключение которого как правило не занимает много времени, необходимо внимательно изучить инструкцию. Подключение одножильного кабеля к термостату осуществляется следующим образом: 1 контакт — фаза; 2 контакт – ноль; 3-4 контакта – питание для нагревательной секции; 6-7 контакты датчика температуры. Заземление приходящего кабеля питания и нагревательного элемента надо соединить через клемму.

Подключение термостатов имеют как правило ряд особенностей и различные схемы подключения, поэтому нужно внимательно изучить схему к конкретному прибору.

Монтаж стяжечного слоя

Обычно монтаж стяжки ни в чем не отличается от стандартной процедуры, но важно в данном случае не повредить нагревательный кабель и место соединительной муфты. Лучше всего такую процедуру доверить профессиональным строителям.

Обустройство финишного покрытия

Для теплых полов финишное покрытие делается обычным способом, и оно ложиться на защитный слой, который будет служить надежной защитой для нагревательного элемента. При установке финишного покрытия необходимо строго соблюдать правила монтажа, чтобы не нарушить целостность элементов системы.

Монтаж греющего кабеля в штробы

В случае если есть необходимость кабель греющий уложить в штробы, то это надо делать аккуратно, чтобы не повредить его, и не делая больших его изгибов. Такие штробы делаются при помощи штробореза или угловой шлифовальной машинки.

Монтаж кабеля на старое основание

Осуществить монтирование нагревательного кабеля на старое основание можно, если его предварительно почистить и выровнять. Такая процедура потребует более скрупулезного подхода и отнимет больше времени, чем в обычных случаях установки теплого пола.

Технология монтажа пленочного пола своими руками

Такая технология подразумевает исполнение таких стандартных процедур, как:

  • подготовка место установки;
  • монтирование терморегулятора;
  • установка теплоотражающего слоя;
  • установка нагревательного элемента;
  • настилка защитного слоя;
  • монтаж напольного покрытия.

Все процедуры осуществляются аналогично монтажу других видов тепловых полов, но имеют ряд особенностей, поэтому их стоит изучить более подробно.

Подготовительные работы

При подготовительных работах делаются штробы под установку датчика температуры, терморегулятора, прокладываются все необходимые кабели электропитания, выравнивается пол и осуществляется разметка пола.

Монтаж пленки

Специальную ИК пленку монтируют, отступая от стен на 10 см равномерно по всему помещению. При этом нужно пропускать те места, где планируется установка мебели. Пленка ложится и крепится на специальное теплоизолирующее покрытие.

Соединение пленок между собой

Выбрав для себя оптимальный теплый пол схема подключения, которого должна быть нарисована заранее, необходимо учитывать то, что каждая из секций подключается к магистральному электрическому проводу (2 контакта) отдельно.

Подключение системы

Стандартное подключение системы осуществляется только после тщательной проверки правильности подключения всех элементов (температурного датчика, терморегулятора, нагревательного элемента, узо и т.д.). Такую процедуру должен осуществлять человек имеющий опыт работы и действующий допуск по электробезопасности. У разных систем теплого электрического пола схема подключения может несколько отличаться, поэтому предварительно стоит ознакомиться с инструкцией и способом подключения.

Укладка финишного покрытия

Для того чтобы защитить нагревательный элемент необходимо покрыть его защитным материалом (плиточный клей, фанера, пленка) в зависимости от выбранного напольного покрытия. Монтаж финишного покрытия осуществляется стандартным способом.

Технология монтажа стержневого тёплого пола своими руками

Монтаж и подключение стержневого тёплого пола по своим этапам идентично способу монтажа кабельного пола. Основное отличие заключается в том, что вместо греющего кабеля на поверхность пола монтируются карбоновые стержни. После монтажа греющих элементов, подключения к системе управления и питания осуществляется пробный пуск. Если замечаний к работе теплого пола нет, осуществляется монтаж финишного покрытия. Теплый пол готов к эксплуатации. Монтаж стержневого пола мы настоятельно рекомендуем доверить профессиональным бригадам, ведь в случае ошибки в монтаже или подключении, практически все элементы теплого пола будут находится под стяжкой и выполнить ремонт или переподключение практически невозможно.

Настройка терморегулятора

Настройка терморегулятора заключается в основном в установке даты и времени, настройке температурного режиме, задания настройки работы по дням и часам, установка детского режима, а так же настройки сервисного меню. Программная оболочка сильно отличается в зависимости от производителя, поэтому стоит внимательно ознакомиться с прилагаемой инструкцией. Общий принцип настройки приведен в видео.

Распространенные ошибки монтажа и подключения теплого пола

Установка выбранной системы теплого пола должна строго осуществляться согласно схемы и действующих правил монтажа электроприборов. Кроме того, следует придерживаться таких важных моментов как:

  • пересечения нагревательного кабеля запрещены;
  • 1 нагревательный кабель для одной комнаты;
  • монтажные работы осуществляются при температуре не ниже 5°С;
  • крепление нагревательного элемента к элементам других инженерных сетей не допускается;
  • соединительную муфту нельзя загибать;
  • необходимо строго придерживаться рассчитанного шага укладки;
  • слой теплоизоляции необходимо уложить равномерно и т.д.

Самыми распространенными ошибками при монтировании теплого пола являются такие:

  1. Неправильный расчет необходимой мощности.
  2. Закупка материалов для установки пола, меньше требуемого количества.
  3. Неправильный монтаж элементов системы (муфты, терморегулятора, датчика температуры, нагревательного элемента и т.д).
  4. Нарушение герметичности элементов.
  5. Не соблюдение правил подключения, монтажа и т.д.

Следует сказать, что даже малейшие ошибки при расчете, монтировании, настройке теплового пола приводят к довольно печальным последствиям. Таки промахи очень трудно устранить, и они обходятся достаточно дорого. Поэтому если нет полной уверенности в правильности своих действий, то такую. Работу стоит доверить профессионалам, которые все сделают грамотно и предоставят длительную гарантию на свою работу.

Требования безопасности к эксплуатации

Для того, чтобы теплый пол служил безотказно длительное время, необходимо придерживаться определенных правил его использования. К примеру, такую систему не стоит включать в работу в помещениях, где длительное время была отрицательная температура. Стоит понимать, что это не основная система нагрева, а дополнительная. Напольные покрытия, где используется такая система — должны быть всегда чистыми, сухими и без каких-либо механических повреждений. Кроме того, при эксплуатации такой системы стоит придерживаться стандартных правил электробезопасности. Ремонт ее должен осуществлять только высококвалифицированный специалист, поскольку несанкционированное вмешательство может привести к более серьезным проблемам.

Для безопасного использования системы теплого пола необходимо позаботиться заранее о том, чтобы она была подключена по отдельной линии электропитания (кабелем с сечением в 1,5-2,5 мм²) до счетчика через специальный защитный автомат (узо). При первом подключении такую интеллектуальную систему следует нагревать постепенно, чтобы не возникли проблемы с ней и с напольным покрытием (механические повреждения). Настройку терморегулятора надо делать постепенно, вводя команды, дождавшись завершения исполнения предыдущих. Включение/выключение системы нельзя осуществлять чаще чем раз минуту. Запускать первый раз систему теплого пола можно только через 3 недели после монтирования стяжки.

Система теплого электрического пола — отличный выбор для тех, кто любит комфорт и ют. Бережное отношение к такой системе — это залог ее безотказной и длительной работы!
